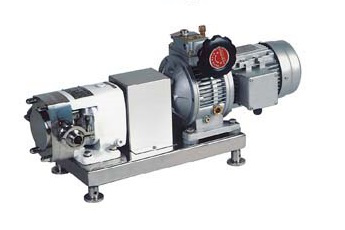

一、万用输送泵简介
万用输送泵又称胶体泵、转子泵、三叶泵、鞋底泵等，广泛应用于食品、饮料、化工、医药等行业。由于该泵的转子形状较为特殊而精度要求又很高，故国内少有成功制造的厂家．众多的用户只能购买进口设备。为改变此不良局面，我厂组织技术人员攻关，用C语言编制了转子曲线设计程序并输入加工中心进行精密加工，从而确保了该泵关键零件的高精度要求以及严格的一致性要求。以下将该泵的性能特点简介如下：
(—)万用输送泵的工作原理：

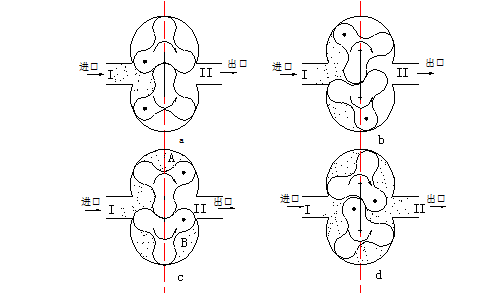

万用输送泵依靠两同步反向转动的转子(齿数为2—4)在旋转过程中于进口处产生吸力(真空度)，从而吸入所要输送的物料。两转子将转子室分隔成几个小空间，并按a→b→c→d的次序运转。运转至位置a时，只有I室中充满介质；到位置b时，B室中封闭了部分介质；到位置C时，A室中也封闭了介质；到位置d时，A室B室与Ⅱ室相通，介质即被输送至出料口。如此循环往复，介质(物料)即被源源不断输送出去。
(二)万用输送泵的传动：万用输送泵的传动一般有以下几种形式
1．电机+定速比减速器：这种传动的方式简单，转子的转速恒定，也就是决定了流量的不可调性。
2．电机+机械摩擦式无级变速器：这种变速器的变速靠手动调节来实现，其特点是安全可靠，扭矩大，流量无级可调。缺点是非自动调节，较麻烦，调速在运转过程中进行，不得在停机状态下调速，其使用维护参照制造商的使用说明书。
3．变频电机+变频器：这种方式可实现转速的自动调节，亦即实现了流量的无级调整。其优点是自动化程度高，低速扭矩较大。缺点是变频器的价格较高。其使用维护参照制造商的使用说明书。
二、万用输送泵使用及维护
(一)性能参数：
1．流量：Q=500升/小时～14,000升/小时
2．输送物料粘度范围：o.2CP～500,000CP
3．出口最高压力：0.8Mpa(在高粘度时)
4．产品温度从-30℃～150℃
(二)参数指标：
|
序号
|
型 号
|
每转排量
（L）
|
建议调速范围（rpm）
|
对应流量
（L/h）
|
电机功率
（Kw）
|
进出口管径（mm）
|
|
1
|
TR（A）-I-1
|
0.055
|
200-400
|
660-1320
|
0.55
|
25
|
|
2
|
TR（A）-I-2
|
0.075
|
200-400
|
900-1800
|
0.75
|
32
|
|
3
|
TR（A）-I-3
|
0.095
|
200-400
|
1140-2280
|
1.1
|
32
|
|
4
|
TR（A）-I-4
|
0.118
|
200-400
|
1400-2800
|
1.5
|
38
|
|
5
|
TR（A）-I-5
|
0.18
|
200-400
|
2000-4000
|
2.2
|
38
|
|
6
|
TR（A）-I-6
|
0.28
|
200-400
|
3000-6000
|
3
|
50
|
|
7
|
TR（A）-I-7
|
0.34
|
200-400
|
3600-7200
|
4
|
50
|
|
8
|
TR（A）-I-8
|
0.424
|
200-400
|
4500-9000
|
5.5
|
50
|
|
9
|
TR（A）-I-9
|
0.53
|
200-400
|
5700-11000
|
7.5
|
63.5
|
|
10
|
TR（A）-I-10
|
0.657
|
200-400
|
7000-14000
|
7.5
|
63.5
|
