水管管路损耗等参数表
来源: | 作者:pmo9e2198 | 发布时间: 2020-02-22 | 3000 次浏览 | 分享到:

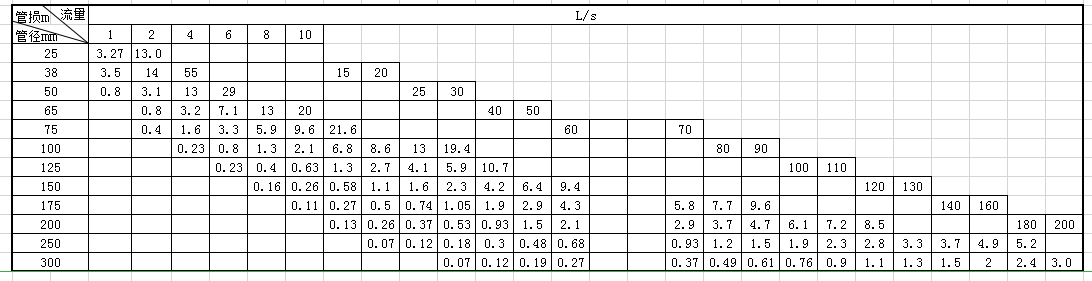

 说明：直管摩擦损失简表（供估计用）100m直管损失米数以新不锈钢工业管为标准，依据内壁的光滑
          程度适当加大或减少。

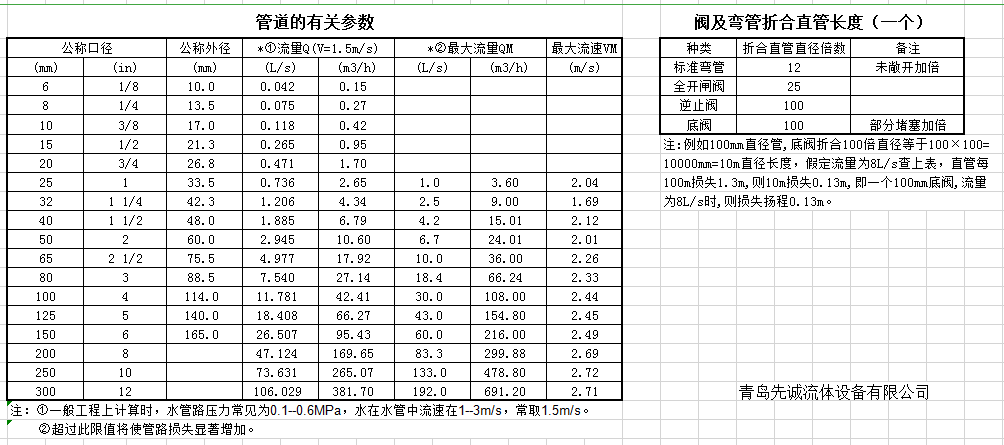

管道的有关参数
公称口径 公称外径 *①流量Q(V=1.5m/s) *②最大流量QM 最大流速VM
(mm) (in) (mm) (L/s) (m3/h) (L/s) (m3/h) (m/s)
6  1/8 10.0  0.042  0.15
8  1/4 13.5  0.075  0.27
10  3/8 17.0  0.118  0.42
15  1/2 21.3  0.265  0.95
20  3/4 26.8  0.471  1.70
25 1 33.5  0.736  2.65  1.0  3.60  2.04
32 1 1/4 42.3  1.206  4.34  2.5  9.00  1.69
40 1 1/2 48.0  1.885  6.79  4.2  15.01  2.12
50 2 60.0  2.945  10.60  6.7  24.01  2.01
65 2 1/2 75.5  4.977  17.92  10.0  36.00  2.26
80 3 88.5  7.540  27.14  18.4  66.24  2.33
100 4 114.0  11.781  42.41  30.0  108.00  2.44
125 5 140.0  18.408  66.27  43.0  154.80  2.45
150 6 165.0  26.507  95.43  60.0  216.00  2.49
200 8 47.124  169.65  83.3  299.88  2.69
250 10 73.631  265.07  133.0  478.80  2.72
300 12 106.029  381.70  192.0  691.20  2.71
注：①一般工程上计算时，水管路压力常见为0.1--0.6MPa，水在水管中流速在1--3m/s，常取1.5m/s。
    ②超过此限值将使管路损失显著增加。
管道的有关参数
公称口径 公称外径 *①流量Q(V=1.5m/s) *②最大流量QM 最大流速VM
(mm) (in) (mm) (L/s) (m3/h) (L/s) (m3/h) (m/s)
6  1/8 10.0  0.042  0.15
8  1/4 13.5  0.075  0.27
10  3/8 17.0  0.118  0.42
15  1/2 21.3  0.265  0.95
20  3/4 26.8  0.471  1.70
25 1 33.5  0.736  2.65  1.0  3.60  2.04
32 1 1/4 42.3  1.206  4.34  2.5  9.00  1.69
40 1 1/2 48.0  1.885  6.79  4.2  15.01  2.12
50 2 60.0  2.945  10.60  6.7  24.01  2.01
65 2 1/2 75.5  4.977  17.92  10.0  36.00  2.26
80 3 88.5  7.540  27.14  18.4  66.24  2.33
100 4 114.0  11.781  42.41  30.0  108.00  2.44
125 5 140.0  18.408  66.27  43.0  154.80  2.45
150 6 165.0  26.507  95.43  60.0  216.00  2.49
200 8 47.124  169.65  83.3  299.88  2.69
250 10 73.631  265.07  133.0  478.80  2.72
300 12 106.029  381.70  192.0  691.20  2.71
注：①一般工程上计算时，水管路压力常见为0.1--0.6MPa，水在水管中流速在1--3m/s，常取1.5m/s。
    ②超过此限值将使管路损失显著增加。
